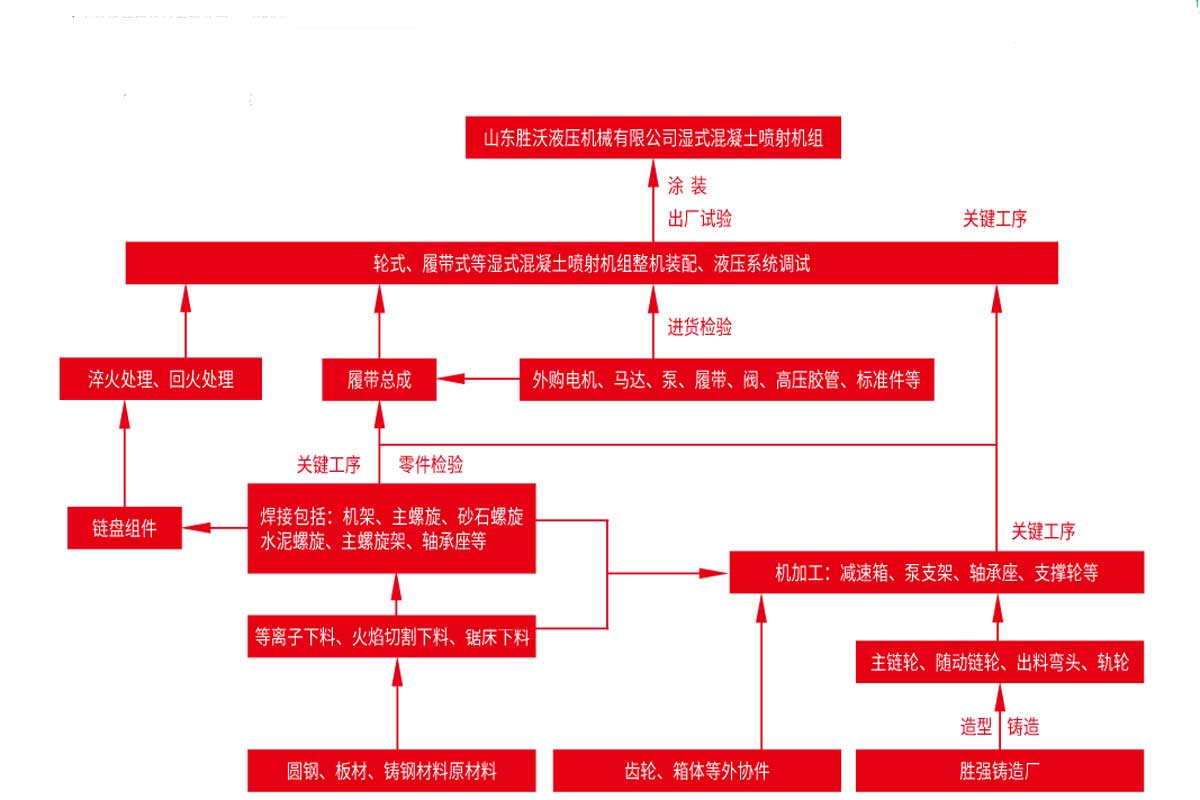

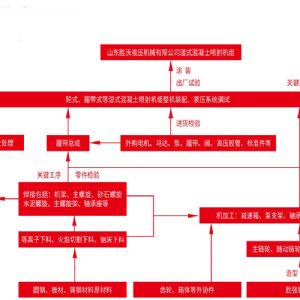

加工工艺流程

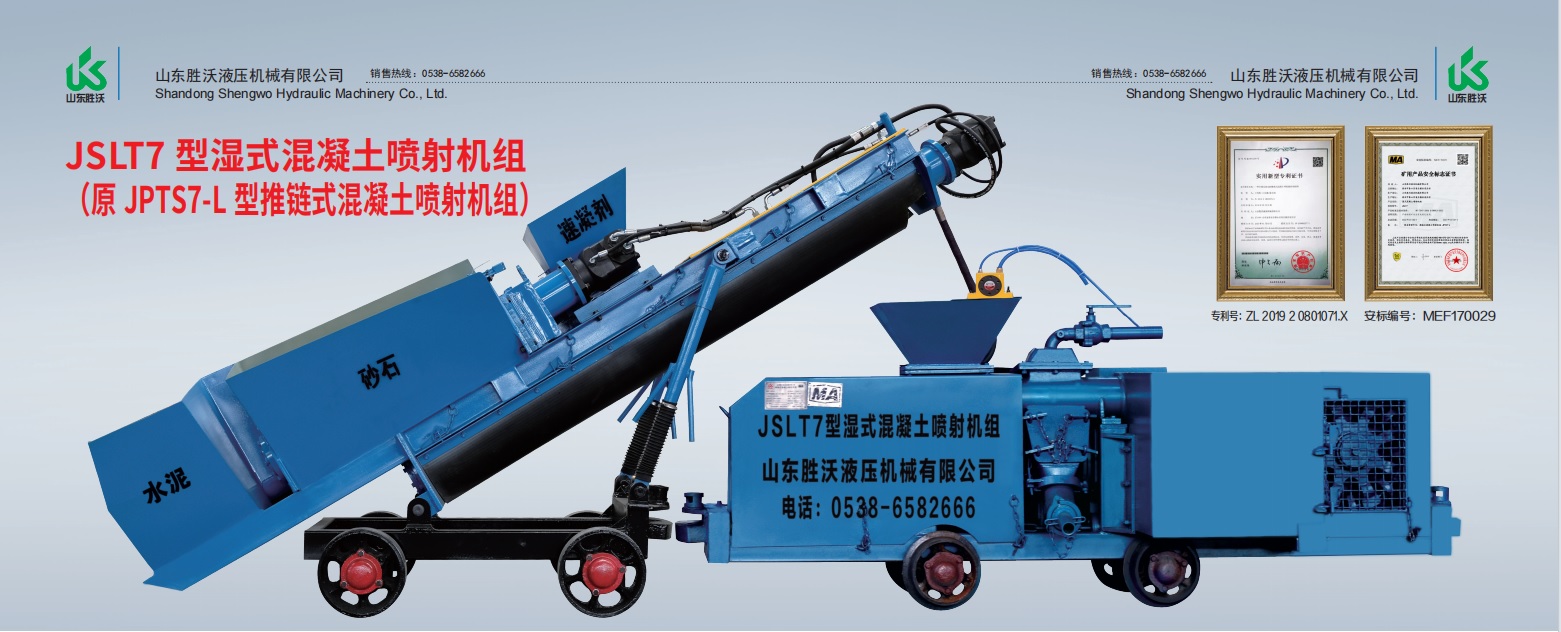

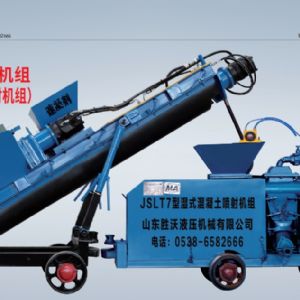

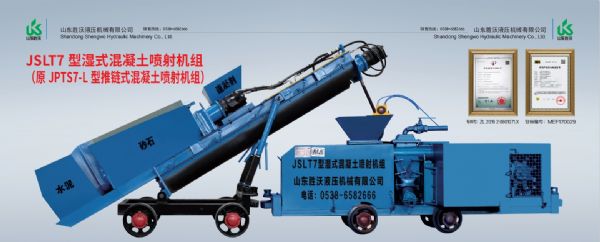

JSLT7型湿式混凝土喷射机组主要由螺旋式上料机和PTS7型推链式混凝土喷射机组成；其中，螺旋式上料机为配料上料设备，集配料、加水搅拌、输送等功能于一体。施工流程：首先由SDL250-2.1型煤矿用螺旋式上料机将砂石、水泥、速凝剂按设定比例混合搅拌好，送入PTS7型推链式混凝土喷射机料斗，通过料斗注入发射缸体内，由链轮带动密封圈把物料推至混合室，由通入的压缩空气，把物料吹送入弯头，实现三相流喷射。该喷射机组与传统喷浆设备相比，该设备具有技术先进、结构合理、粉尘浓度低、喷射距离远、回弹率低、劳动强度低、效率高、操作维护方便、使用寿命长等特点：
◎ 机械化程度高，劳动强度大大降低
◎ 粉尘浓度低，作业环境明显改善
◎ 设备采用液压马达代替机械减速机传动、结构合理、上料机与喷射机共用一个电动机，移机方便，故障率低，维修方便、费用少
◎ 喷浆速度快，工作效率高
◎ 应用范围广，喷射输送距离远
◎ 采用搅拌机自动配比上料，拌料均匀，大大降低了回弹率、喷浆料损耗，经济效益显著。
JSLT7型湿式混凝土喷射机组主要技术参数
| 生产能力 | 7m3/h |
| 喷射输送距离（水平/垂直） | ≥200m/30m |
| 适用材料配比 | 水泥：砂：石子=1：2：2 |
| 适用材料水灰比 | ≥0.45 |
| 骨料粒径 | ≤15mm |
| 输料管内径 | 51mm |
| 工作压力 | ＞0.5Mpa |
| 耗气量 | ≥10m3/min |
| 上料高度 | 1.2M |
| 链轮转数 | 12r.p.m |
| 电机型号 | YBK3-160M-4 |
| 电机功率 | 11KW |
| 电压等级 | 380v/660v（660v/1140v） |
| 轴向柱塞泵型号 | 25MCY14-1BF（反转） |
| 主螺旋马达 | 8k-500 |
| 砂石、水泥螺旋马达 | 8k-500 |
| 机器轨距 | 600mm（900mm） |
| 外形尺寸（长×宽×高） | 喷浆机：（2400x850x1250）mm±20 上料装置：（2200x850x1700）mm±20 |
| 整机重量 | 2300kg |
