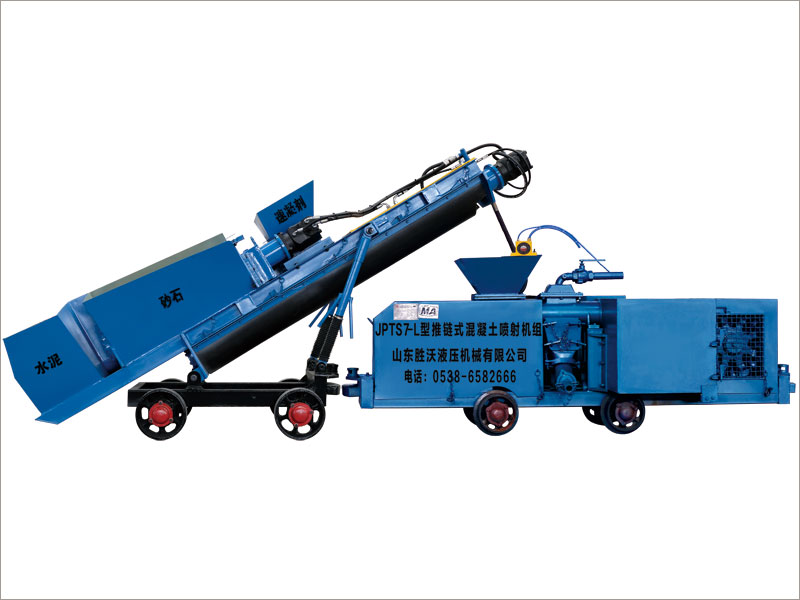

JPTS7-L 型推链式混凝土喷射机组（液压传动）与传统机械传动产品改进对比说明

JPTS7-L 型推链式混凝土喷射机组（液压传动）与传统机械传动产品改进对比说明：

JPTS7-L推链式混凝土喷射机组结合原PTS6型、PTS7型、PTS8型推链式混凝土喷射机近几年使用过程的缺点进行了多项改进、更新。具体对比说明如下：

（1）采用液压马达代替机械减速机传动（主螺旋马达500,砂石、水泥螺旋马达500），上料高度更低，更便于人性化控制；由于采用马达作为上料机动力，避免了上料机因异常传动情况造成的烧电机现象和上料机减速机的憋机、易损坏现象。

（2）上料机与喷射机共用一个YBK3-160M-4、11kw电机代替原5.5kw+7.5kw电机，结构更紧凑，维护、移机更方便。

（3）紧链器总成采用新型结构，更加可靠，维修时更方便。

（4）、余气罩采用大容积结构，避免因余料阻塞引起密封圈早期磨损；发射缸出料位置采用新型结构，大大降低了余料尘埃的扩散，有效控制粉尘产生。喷射机出料腔处密封件比以往牢靠，起到了有效密封作用，喷浆过程中粉尘浓度比转子喷浆机明显降低，改善了现场作业环境，使用推链式喷射机喷浆时空气中没有粉尘飞扬现象。

（5）、取消电机“直连减速机主链轮”的刚性联接结构，改为液压驱动主链轮结构，本液压驱动结构已申请国家专利（实用专利号：ZL 2019 2 0801071.X）。当有较大颗粒的砂石卡出链轮时，此时链轮不转，憋住马达不转，导致系统压力瞬间升高，当压力达到溢流设定数值时，溢流阀打开，系统泄压，喷射机停止工作。避免了设备中的马达、主链轮、密封圈、链条、链盘等零件受到损坏，有效地避免老式机械式机器以前链轮卡住，减速机强行运行，导致链轮拉断、拉长、以及电机发热，“烧电机”等故障的发生，极大地降低了产品的故障率，从而大大减轻了操作人员的工作强度，提高操作人员的工作效率。
